铝型材装饰线条（如墙面线条、吊顶边框、家具装饰条）因其美观性，常需弯曲成弧形或复杂曲线。
拉弯（StretchBending）：
-原理：在拉伸状态下将铝型材弯曲至模具形状，结合拉力和弯曲力减少回弹。
-适用场景：适合中小半径、复杂曲线（如S形、波浪形装饰线条）。
-优点：减少材料内应力，适合高精度要求。
-工具：拉弯机、辊弯机、弯管机、定制模具。
-案例：上海中海城。

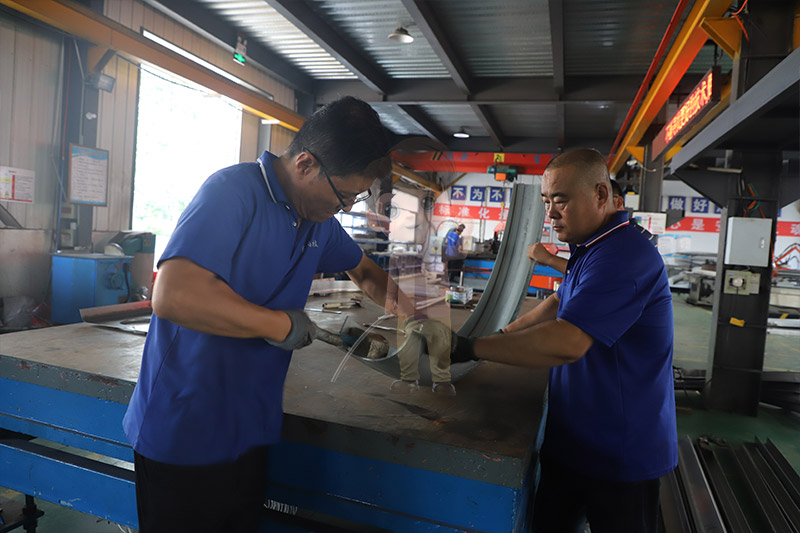

铝型材在弯曲时会产生复杂的应力和形变，影响装饰线条的质量。以下是盛达拉弯关键解决点：
正应力分布：
-弯曲时，外侧受拉应力，内侧受压应力，中性轴处应力为零。
-正应力公式：\(\sigma=\frac{M\cdoty}{I}\)，其中\(M\)为弯矩，\(y\)为距中性轴距离，\(I\)为截面惯性矩。
-装饰线条常为薄壁型材（如T形、L形），需计算截面惯性矩以确定最大应力。
应变与曲率：
-应变\(\varepsilon=\frac{y}{R}\)，其中\(R\)为弯曲半径。
-铝型材（如6063-T5）的延展性较好，但小半径弯曲可能导致塑性变形或开裂。
回弹（Springback）：
-铝型材弹性模量较高，弯曲后易发生回弹，影响弧度精度。
-解决方法：采用拉弯工艺施加预拉伸力，或在模具设计中补偿回弹量（通常2-5%）。
铝型材装饰弯曲加工中的常见问题及解决方法：
表面划伤或变形：
-原因：滚轮或模具表面粗糙，加工时摩擦力大。
-解决：使用抛光模具或添加润滑剂（如润滑油、薄膜保护）。
-预防：选择表面阳极氧化或喷涂的铝型材，增加耐磨性。
开裂或断裂：
-原因：弯曲半径过小，超出材料延展性极限，或材料内部缺陷。
-解决：选择延展性好的铝合金（如6063、6061），控制最小弯曲半径（一般为材料厚度的3-5倍）。
-预防：热处理（如T5/T6状态）提高材料韧性，必要时进行预热。
截面扭曲：
-原因：非对称截面（如L形、U形）在弯曲时受力不均。
-解决：使用支撑夹具固定截面，或采用数控拉弯机控制力分布。
-预防：设计对称截面，或在加工前模拟应力分布。
尺寸精度不足：
-原因：回弹、模具误差或设备不精准。
-解决：通过数控设备精确控制弯曲角度，使用高精度模具。
-预防：加工前进行试件测试，调整参数。
北京盛达伟业型材拉弯厂提示注意事项
-材料选择：根据装饰需求选择合适的铝合金型材和表面处理方式，兼顾美观与耐用性。
-最小弯曲半径：参考铝型材厚度与合金类型，避免过小半径导致开裂。
-设备精度：优先选择数控滚弯机或拉弯机，减少人工误差。
-环境因素：加工和储存时避免潮湿，防止铝型材氧化或变形。
如果你有更具体的需求（例如某种截面形状、具体弧度、加工设备推荐，或针对某地区如盛达拉弯加工厂建议），请联系我们！
